Để lắp đèn rọi ray, bạn cần thực hiện 3 bước chính: Cố định thanh ray lên trần, đấu nối dây điện vào đầu nguồn của thanh ray, sau đó gắn đèn vào đúng khớp và kiểm tra nguồn điện. Luôn đảm bảo đã ngắt Aptomat trước khi thực hiện để đảm bảo an toàn tuyệt đối.

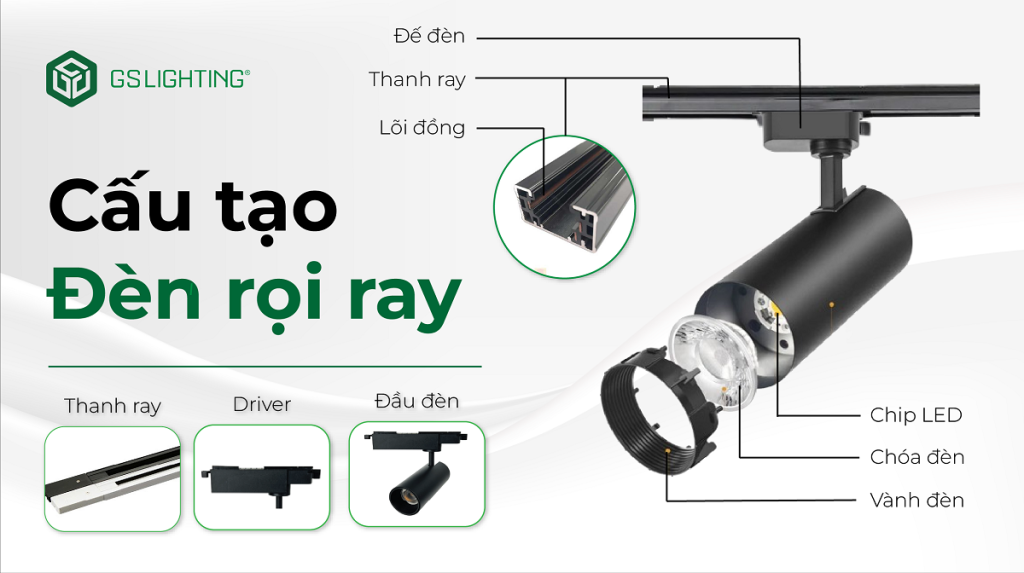

Cấu tạo hệ thống đèn rọi ray bạn cần biết trước khi lắp
Hướng dẫn lắp đèn rọi ray là quy trình thiết lập hệ thống chiếu sáng linh hoạt sử dụng thanh dẫn điện và các đầu đèn có khả năng di chuyển hoặc xoay hướng tùy ý trên một trục cố định. Để thực hiện đúng kỹ thuật, bạn cần nắm rõ ba thành phần cốt lõi cấu thành nên hệ thống này. Đầu tiên là thanh ray đèn rọi (Track rail), thường làm bằng hợp kim nhôm sơn tĩnh điện để đảm bảo độ cứng và khả năng tản nhiệt. Bên trong thanh ray có hai dải đồng chạy dọc theo chiều dài, đây là bộ phận dẫn điện chính. Các chuyên gia từ GS Lighting nhấn mạnh rằng lõi đồng nguyên chất sẽ giúp giảm thiểu điện trở, tránh tình trạng nóng thanh ray khi sử dụng công suất lớn trong thời gian dài.
Thành phần thứ hai là Đèn LED rọi ray. Một chiếc đèn tiêu chuẩn bao gồm mắt LED (thường là Chip LED COB để tạo luồng sáng tập trung), thân đèn bằng nhôm đúc và chân đế chứa khớp nối. Chân đế này có lẫy cài và hai điểm tiếp xúc bằng đồng để lấy điện từ thanh ray. Cuối cùng là bộ Driver (Nguồn) và đầu nối nguồn. Driver có nhiệm vụ chuyển đổi dòng điện xoay chiều 220V thành dòng điện một chiều phù hợp với chip LED. Đầu nối nguồn là phụ kiện lắp ở một đầu thanh ray, có các vít đấu nối dây điện nguồn trực tiếp.
Sự khác biệt giữa thanh ray 2 dây và 3 dây
Trên thị trường hiện nay, thanh ray phổ biến nhất là loại 2 dây (1 dây nóng, 1 dây nguội). Tuy nhiên, với các công trình đòi hỏi tiêu chuẩn An toàn điện cao như trung tâm thương mại, loại thanh ray 3 dây (có thêm dây tiếp địa) được ưu tiên sử dụng. Việc hiểu rõ sơ đồ mạch điện bên trong giúp bạn thực hiện cách đấu dây điện đèn rọi ray chính xác, tránh hiện tượng chập cháy do đấu nhầm cực hoặc sử dụng phụ kiện không tương thích. Một thanh ray chất lượng thường có độ dày vỏ nhôm từ 1.2mm trở lên để không bị võng khi treo nhiều đèn nặng.
Ví dụ thực tế tại một cửa hàng thời trang tại Hà Nội năm 2023, việc sử dụng thanh ray nhôm tạp chất mỏng đã dẫn đến tình trạng thanh ray bị biến dạng sau 6 tháng sử dụng do nhiệt lượng từ đèn tỏa ra. Do đó, việc lựa chọn vật tư chính hãng từ các đơn vị như GS Lighting là bước đệm quan trọng nhất trước khi bắt tay vào lắp đặt.
Chuẩn bị dụng cụ và vật tư lắp đặt đầy đủ
Việc cách lắp đèn rọi ray có thành công và an toàn hay không phụ thuộc rất lớn vào khâu chuẩn bị dụng cụ. Bạn cần có một bộ dụng cụ điện cơ bản bao gồm: máy khoan cầm tay (khoan bê tông hoặc khoan bắt vít tùy loại trần), tuốc nơ vít 4 cạnh, kìm tuốt dây điện, băng keo đen cách điện và bút thử điện. Đặc biệt, nếu bạn thực hiện cách lắp đèn rọi ray lên trần thạch cao, nhất định phải chuẩn bị vít nở thạch cao chuyên dụng (vít bướm). Loại vít này có khả năng xòe rộng ra phía sau tấm thạch cao, giúp cố định thanh ray chắc chắn mà không sợ bị rụng khi rung lắc.
Dựa trên kinh nghiệm thi công thực tế, tôi khuyên bạn nên trang bị kính bảo hộ và khẩu trang khi khoan trần. Bụi thạch cao và mạt bê tông rất nhỏ, dễ rơi vào mắt gây nguy hiểm và ảnh hưởng đến hô hấp. Ngoài ra, một chiếc thang chữ A vững chãi là vật dụng không thể thiếu. Đừng bao giờ cố gắng đứng trên những chiếc ghế chồng lên nhau vì trọng tâm không ổn định khi bạn đang phải dùng lực để khoan lên cao.
Danh sách vật tư phụ kiện cần thiết
Ngoài thanh ray và đèn, bạn cần kiểm tra các phụ kiện đi kèm như đầu bịt thanh ray (để đảm bảo thẩm mỹ và an toàn, tránh hở điện ở đầu cuối) và các đầu nối chữ I, chữ L hoặc chữ T nếu hệ thống đèn đi theo hình khối phức tạp. Theo tiêu chuẩn lắp đặt điện dân dụng TCVN 9206:2012, các mối nối điện phải được thực hiện trong hộp nối hoặc có bảo vệ cách điện kép. Vì vậy, hãy chuẩn bị sẵn các đầu nối dây (domino) thay vì chỉ xoắn dây và quấn băng keo thủ công để tăng độ bền cho mối nối.
Một lưu ý nhỏ nhưng quan trọng là kiểm tra điện áp đầu vào. Hầu hết đèn rọi hiện nay dùng điện 220V, nhưng một số dòng đèn nhập khẩu có thể dùng điện 110V hoặc cần bộ chuyển nguồn tập trung. Hãy đọc kỹ thông số trên Driver trước khi đấu nối. Việc tự lắp đèn rọi ray an toàn bắt đầu từ việc hiểu rõ thiết bị mình đang cầm trên tay.
Quy trình 5 bước hướng dẫn lắp đèn rọi ray chi tiết
Để hướng dẫn lắp đèn rọi ray một cách khoa học, chúng ta sẽ chia quy trình thành 5 bước logic, đảm bảo tính kỹ thuật từ khâu thô đến khâu hoàn thiện. Quy trình này áp dụng cho cả việc lắp đèn rọi ray tại nhà lẫn các công trình chuyên nghiệp.
Bước 1: Ngắt nguồn điện và kiểm tra an toàn.
Đây là bước quan trọng nhất. Hãy ngắt Aptomat tổng hoặc Aptomat khu vực lắp đặt. Sau khi ngắt, dùng bút thử điện kiểm tra lại dây nguồn một lần nữa. Chỉ khi bút không sáng đèn, bạn mới bắt đầu thao tác. Sự chủ quan trong bước này có thể dẫn đến những tai nạn điện đáng tiếc.
Bước 2: Cố định thanh ray lên trần.
Bạn tháo nắp nhựa ở hai đầu thanh ray. Đưa thanh ray lên vị trí cần lắp, dùng bút chì đánh dấu các lỗ bắt vít. Tiến hành khoan lỗ và đóng nở. Nếu là trần bê tông, dùng nở nhựa 6mm. Nếu là trần thạch cao, dùng vít nở thạch cao. Sau đó, đặt thanh ray lên và siết chặt vít. Lưu ý giữ thanh ray thẳng hàng để đảm bảo tính thẩm mỹ cho không gian.
Bước 3: Thực hiện cách đấu dây điện đèn rọi ray vào đầu nguồn.
Mở nắp hộp nối ở đầu thanh ray. Bạn sẽ thấy hai cực đấu nối (thường ký hiệu L – dây nóng và N – dây nguội). Tuốt vỏ dây điện khoảng 1cm, đưa vào lỗ cực và siết chặt vít. Đảm bảo dây điện không bị lỏng lẻo vì tiếp xúc kém sẽ gây ra hiện tượng đánh lửa, làm chảy nhựa đầu nối. Sau khi đấu xong, đậy nắp bảo vệ lại.
Bước 4: Gắn đèn vào thanh ray.
Kiểm tra phần chân đế đèn rọi. Bạn sẽ thấy hai lẫy khóa (thường là dạng xoay). Gạt hai lẫy này về vị trí mở (song song với thân đèn). Đưa chân đế đèn vào rãnh của thanh ray, sau đó xoay lẫy khóa 90 độ để cố định và kết nối điện. Lúc này, các lá đồng trên chân đèn sẽ ép chặt vào dải đồng bên trong thanh ray.
Bước 5: Kiểm tra và căn chỉnh.
Sau khi lắp xong số lượng đèn cần thiết, hãy bật điện để kiểm tra. Nếu đèn không sáng, hãy kiểm tra lại khớp xoay ở chân đèn đã vào đúng vị trí chưa. Cuối cùng, điều chỉnh hướng chiếu sáng của từng đèn vào các vị trí mong muốn như tranh ảnh, sản phẩm trưng bày hoặc khu vực làm việc.
Các lưu ý quan trọng để hệ thống đèn bền bỉ và thẩm mỹ
Việc nắm vững hướng dẫn lắp đèn rọi ray mới chỉ là điều kiện cần, điều kiện đủ để hệ thống hoạt động ổn định hàng chục năm nằm ở các lưu ý kỹ thuật chuyên sâu. Một sai lầm phổ biến khi lắp đèn rọi ray shop quần áo là lắp quá nhiều đèn trên một thanh ray ngắn. Mỗi thanh ray 1 mét chỉ nên chịu tải tối đa khoảng 5-6 đèn công suất 12W-20W. Việc lắp quá dày không chỉ gây mất thẩm mỹ mà còn tạo ra nhiệt lượng cực lớn, làm giảm tuổi thọ của Chip LED COB.
Khoảng cách từ thanh ray đến tường cũng là yếu tố then chốt. Để ánh sáng rọi xuống tạo thành những quầng sáng đẹp mắt trên tường hoặc sản phẩm, khoảng cách lý tưởng thường là 30cm đến 50cm. Nếu lắp quá sát, ánh sáng sẽ bị gắt và lộ rõ các khuyết điểm của bề mặt tường. Nếu lắp quá xa, luồng sáng sẽ bị loãng và không tập trung được vào vật thể cần làm nổi bật.
Hiện tượng sụt áp và cách khắc phục
Khi lắp đặt hệ thống thanh ray nối dài (ví dụ chạy dọc quán cafe dài 10-20m), bạn có thể gặp hiện tượng sụt áp. Những bóng đèn ở cuối dãy sẽ tối hơn bóng ở đầu dãy do điện trở trên thanh ray tích lũy. Để xử lý vấn đề này, thay vì chỉ cấp nguồn từ một đầu, bạn nên thực hiện sơ đồ lắp đèn rọi ray cấp nguồn từ giữa hoặc cấp nguồn từ cả hai đầu thanh ray. Điều này đảm bảo dòng điện luôn ổn định trên toàn bộ hệ thống.
| Thông số kỹ thuật | Trần Thạch Cao | Trần Bê Tông |
|---|---|---|
| Loại vít sử dụng | Vít nở bướm chuyên dụng | Nở nhựa hoặc nở sắt 6-8mm |
| Tải trọng khuyến nghị | Tối đa 3kg/mét ray | Tối đa 7kg/mét ray |
| Độ khó thi công | Trung bình (cần tìm xương trần) | Thấp (chỉ cần khoan thẳng) |
Ngoài ra, khi thực hiện hướng dẫn lắp thanh ray đèn led, hãy chú ý đến cực tính. Mặc dù đèn LED dùng dòng AC có thể không cháy ngay khi ngược cực, nhưng việc đấu đúng dây nóng vào cực L sẽ giúp bộ Driver hoạt động bền hơn và giảm tình trạng đèn nhấp nháy khi đã tắt điện (do dòng điện rò).
Hướng dẫn bảo dưỡng và xử lý lỗi thường gặp
Sau một thời gian sử dụng, hệ thống chiếu sáng có thể gặp một số vấn đề kỹ thuật. Phổ biến nhất là tình trạng đèn bị nhấp nháy hoặc lúc sáng lúc không. Nguyên nhân thường không nằm ở chip LED mà do tiếp điểm giữa chân đèn và thanh ray bị bám bụi hoặc bị oxy hóa. Trong trường hợp này, bạn cần thực hiện cách tháo lắp đèn rọi ray an toàn: tắt điện, tháo đèn xuống và dùng khăn khô hoặc cồn nhẹ lau sạch các lá đồng tiếp xúc. Tuyệt đối không dùng khăn ướt vì nước có thể lọt vào khe thanh ray gây đoản mạch khi bật điện trở lại.
Nếu đèn hoàn toàn không sáng sau khi đã kiểm tra tiếp điểm, có khả năng bộ Driver bên trong đã bị hỏng do sốc điện. Bạn có thể mua rời bộ nguồn Driver của GS Lighting để thay thế thay vì phải bỏ cả chiếc đèn, giúp tiết kiệm chi phí đáng kể. Việc bảo trì định kỳ 6 tháng một lần bằng cách siết lại các vít đấu nối nguồn sẽ giúp hệ thống luôn trong tình trạng vận hành tốt nhất.
Xử lý thanh ray bị lỏng hoặc võng
Đối với các cửa hàng trưng bày, việc thay đổi vị trí đèn thường xuyên là điều tất yếu. Tuy nhiên, thao tác kéo trượt đèn quá mạnh có thể làm lỏng các vít cố định thanh ray trên trần. Nếu thấy thanh ray có dấu hiệu hở khỏi mặt trần, hãy tháo bớt đèn và gia cố thêm vít ở các vị trí xương trần thạch cao. Theo khuyến cáo từ các chuyên gia kỹ thuật tại GS Lighting, bạn nên sử dụng thêm các đầu nối gia cường nếu hệ thống thanh ray dài trên 3 mét để đảm bảo tính kết cấu.
Việc tự tay lắp đặt và bảo dưỡng hệ thống chiếu sáng không chỉ giúp bạn làm chủ không gian sống mà còn đảm bảo mọi chi tiết được thực hiện đúng ý đồ thẩm mỹ nhất. Với những sản phẩm chất lượng từ GS Lighting, quy trình này trở nên đơn giản và an toàn hơn bao giờ hết. Nếu gặp bất kỳ khó khăn nào trong quá trình đấu nối phức tạp, đừng ngần ngại liên hệ với đội ngũ hỗ trợ kỹ thuật chuyên sâu để được tư vấn sơ đồ mạch điện tối ưu cho từng mặt bằng cụ thể. Hệ thống đèn rọi ray khi được lắp đúng kỹ thuật sẽ là điểm nhấn hoàn hảo, nâng tầm giá trị cho mọi không gian nội thất từ hiện đại đến cổ điển.
Câu hỏi thường gặp (FAQ)
Có thể lắp đèn rọi ray lên trần thạch cao không?
Hoàn toàn được. Tuy nhiên, bạn cần sử dụng vít nở thạch cao chuyên dụng và cố định thanh ray vào khung xương của trần thạch cao để đảm bảo chịu lực tốt, tránh làm sệ hoặc hỏng trần.
Tại sao đèn rọi ray bị nhấp nháy sau khi lắp?
Nguyên nhân thường do đấu nối dây điện bị lỏng, chân tiếp xúc của đèn với thanh ray chưa khớp hoàn toàn, hoặc do driver đèn kém chất lượng. Hãy kiểm tra lại các điểm đấu nối và khớp xoay của đèn.
Một thanh ray dài 1m lắp được bao nhiêu đèn?
Thông thường, một thanh ray 1m có thể lắp từ 2-4 đèn rọi tùy công suất. Bạn nên tính toán tổng công suất đèn không vượt quá khả năng chịu tải của dây dẫn và thanh ray để đảm bảo an toàn.
Lắp đèn rọi ray có cần bộ đổi nguồn không?
Đèn rọi ray hiện nay thường đã tích hợp bộ đổi nguồn (driver) bên trong thân đèn, nên bạn có thể đấu nối trực tiếp thanh ray với nguồn điện dân dụng 220V mà không cần bộ chuyển đổi rời.
Làm sao để biết đèn đã vào đúng khớp thanh ray?
Khi đưa chân đèn vào rãnh thanh ray và xoay lẫy khóa, bạn sẽ nghe một tiếng ‘tạch’ nhẹ và đèn được giữ chắc chắn, không bị rung lắc. Lúc đó, các lá đồng tiếp điểm đã chạm vào lõi dẫn điện của ray.
